Akkugürtel B-Mount

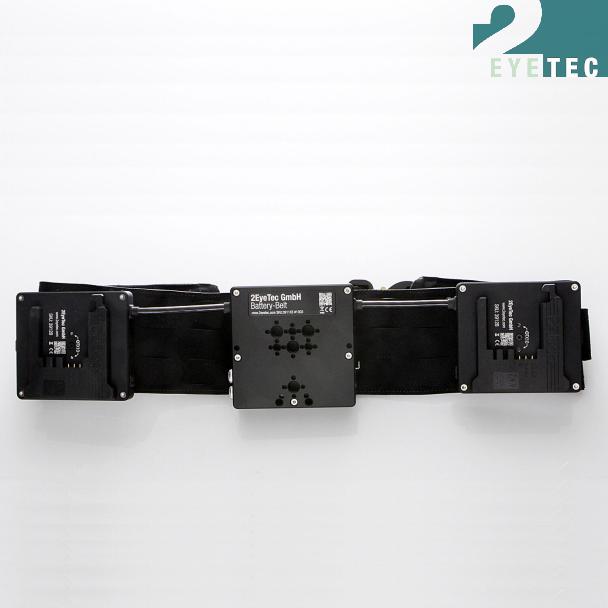

Der Akkugürtel besteht im wesentlichen aus drei aufeinander abgestimmten, modularen Komponenten: dem eigentlichen Gürtel, zwei Akkuplatten und einem zentralen Hub. Ergänzen lässt sich dass System durch ein passendes Kamerakabel und Zubehör zur Montage von Videosendern.

Das Absetzen des Akkus und ggf. weiteren Zubehörs ermöglicht ein möglichst kompaktes Kamerasystem, z.B. zur Nutzung in einer Handkamera Konfiguration.

Durch die verschiedenen Montagemöglichkeiten und die Modularität lassen sich die Komponenten auch einzeln oder bei anderen Aufgaben zur Spannungsversorgung einsetzen. Ein paar Beispiele finden sich unten bei Anwendungen.

Der Gürtel besteht aus zwei Teilen: Dem eigentlichen Gürtel und einem MOLLE Tragesystem. Der Gürtel wird nach unseren Anforderungen in Deutschland aus einem extrem haltbaren Nylon Gurtband genäht und mit einer COBRA® Quick Release Schnalle der Firma AustriAlpin® ausgestattet. Die Schnalle kann nur durch gleichzeitiges Drücken beider Clips geöffnet werden. Ein unbeabsichtigtes Lösen unter Spannung ist praktisch unmöglich. Bei dem MOLLE Tragesystem handelt es sich um eine Erweiterung für den Gürtel aus dem Militärbereich zum Anbringen von Ausrüstung und Zubehör. Bei Bedarf, zum Beispiel beim Einsatz sehr schwerer Akkus, lässt sich noch weitere Polsterung leicht ergänzen.
Das kombinierte Gürtelsystem ermöglicht neben dem sicheren und wackelfreien befestigen der Akkuplatten und des Hubs das Anbringen von weiterem Zubehör im MOLLE System ist ein aus dem Militärbereich stammender Standard zum Anbringen von Aurüstung, es bietet eine stabile und wackelfreie Verbindung. Weitere Informationen

Der Hub hat einen ungeregelten XLR 3pin Ausgang für die Kamera und zwei geregelte (15V, max. 2x1A) Lemo 0B, 2pin Aux Ausgänge und verbindet die beiden Akkuplatten. Eine LED zeigt jeweils den Status der einzelnen Akkuplatte an.

Der parallele Betrieb der beiden Akkus führt zu einer Erhöhung der maximalen Belastung (Leistung) bzw. Akkulaufzeit (Kapazität). Außerdem ist ein sequentielles Tauschen der Akkus im Betrieb ("HotSwap") möglich.

Zur Montage von Zubehör (v.a. Videosender) sind am Hub verschiedene 3/8" und 1/4" UNC Gewinde mit Arri Pinlock angebracht. Zusammen mit einem unserer Brackets lassen sich so gut wie alle Sender montieren. Das zweiteilige Gehäuse des Hubs besteht aus schwarz eloxiertem Aluminium und Kunststoff und ist CNC gefräst.

Die beiden MOLLE Riegel auf der Rückseite stellen die Verbindung zum Gürtel her. Ein Nutzung z.B. mit einem anderen Gürtel, einer taktischen Weste oder Rucksack ist damit einfach möglich.

Die B-Mount Akkuplatten bestehen aus einem schwarz eloxierten CNC gefrästen Aluminium Gehäuse und einem Kunstoff B-Mount Frame der Firma Bebob. Sie garantieren eine solide und wackelfreie Befestigung von allen Akkus die dem B-Mount Standard entsprechen. Auch wenn sich bei Handkameraanwendungen kleinere Akkus im Bereich von 90-150Wh anbieten, passen 290Wh Akkus an unsere B-Mount Platten und lassen sich vor allem mit einer zusätzlichen Polsterung gut tragen.

Ein kombiniertes Spannungs- und Videokabel vervollständigt das Setup. Ein Kabel zur Spannungsversorgung und ein flexibles, 12G-fähiges BNC Kabel sind in einem Geflechtschlauch zusammen gefasst. Die Enden des Geflechtschlauchs sind mit dem Kabel vergossen, so dass eine widerstandsfähige Verbindung entsteht. Ein Herausrutschen der Geflechts, wie es bei der Verarbeitung mit einem Schrumpfschlauch passieren kann, ist so gut wie unmöglich. Außerdem ist an beiden Enden jeweils eine Öse zur Zugentlastung eingearbeitet.
